TEAC CD-5 (Programme Dream Access)

MATÉRIEL D'OCCASION

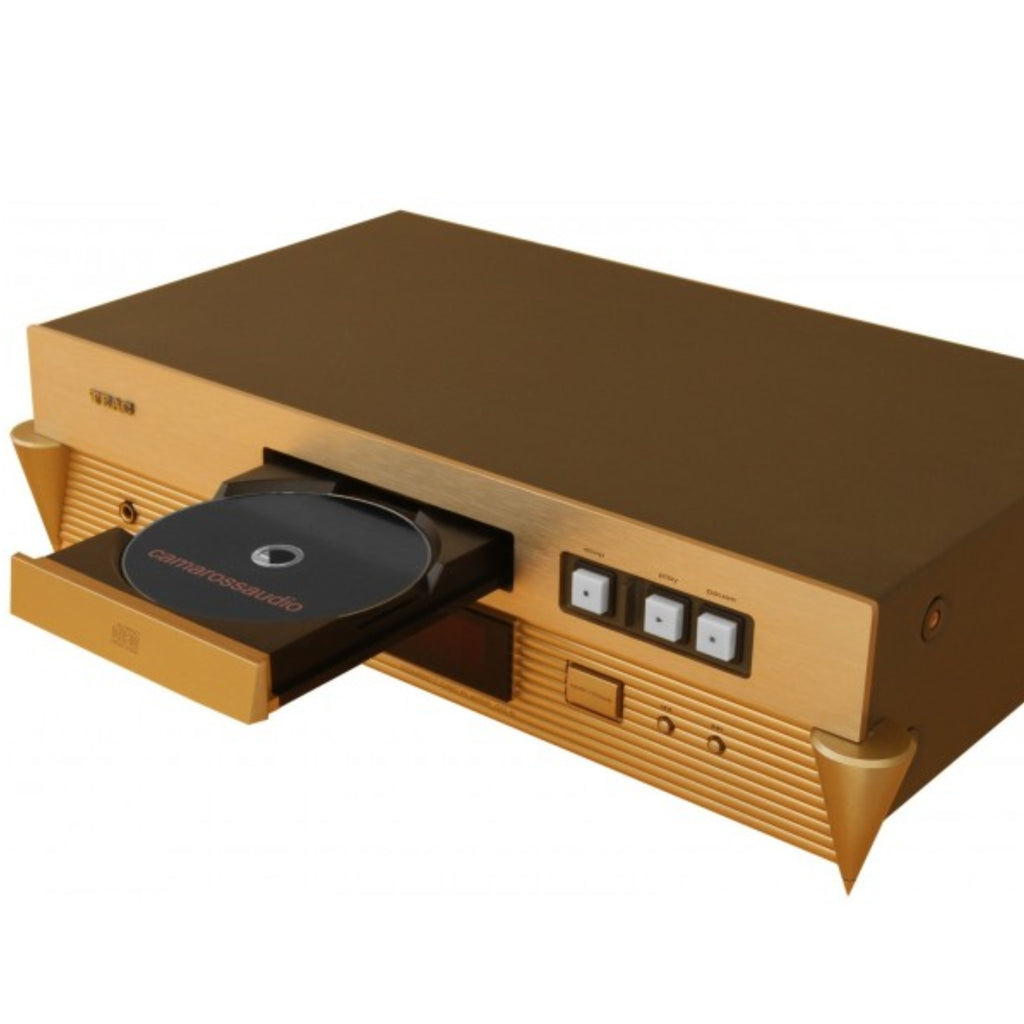

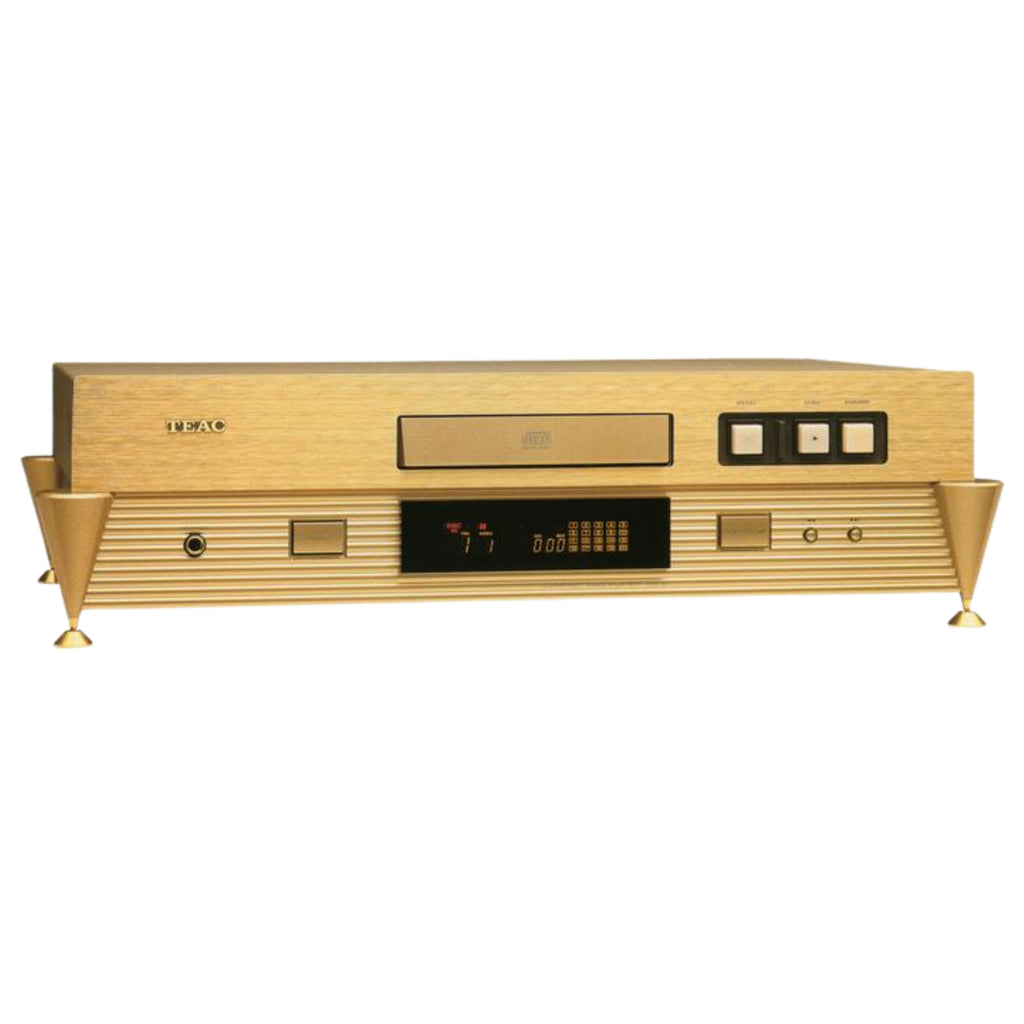

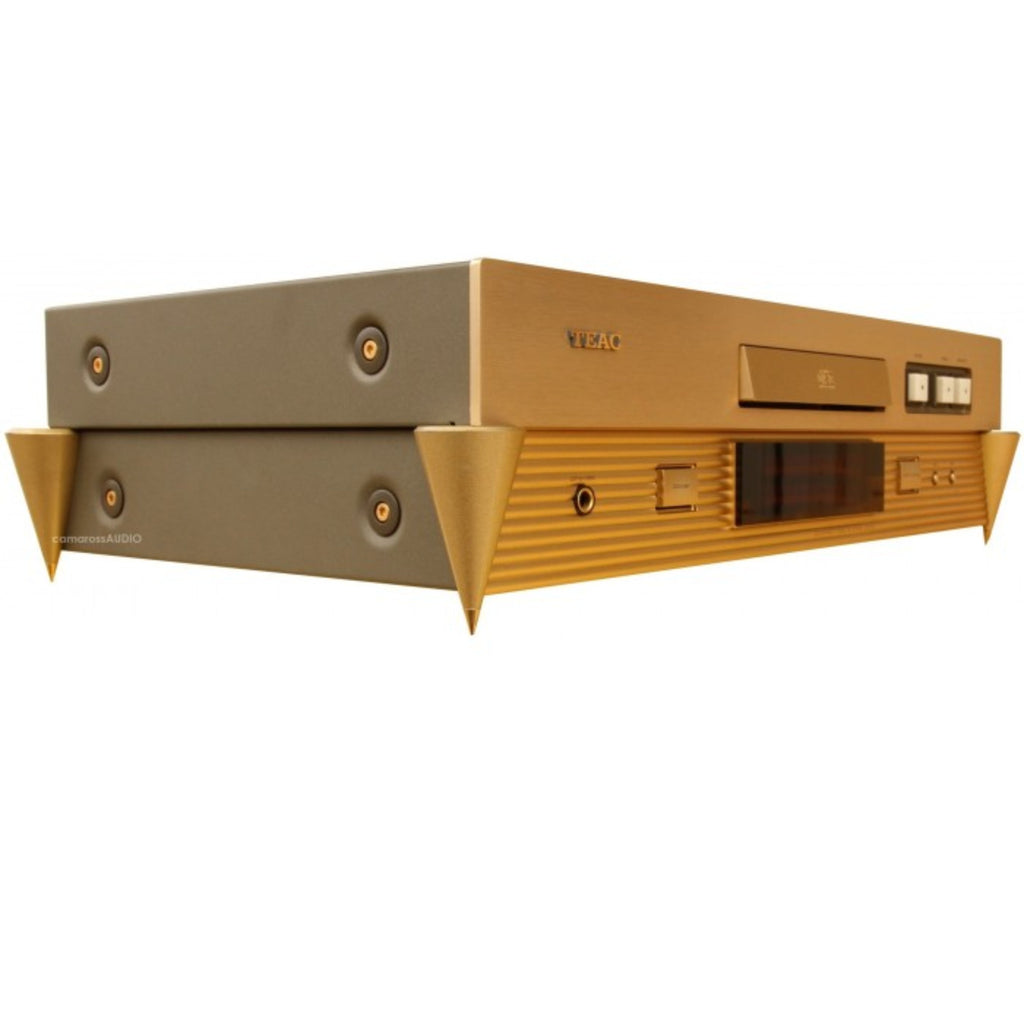

Ce lecteur CD se distingue par son design unique à base conique.
Une structure anti-vibrations, à la fois rigide et massive, élimine les effets indésirables des vibrations et des résonances.
Sur le CD-5, un amortisseur en acier de 1,6 mm d'épaisseur et de 1,1 kg est fixé à la plaque supérieure, tandis qu'un autre, de 1,2 mm d'épaisseur, est utilisé pour la plaque inférieure. La rigidité et le poids accrus des faces supérieure et inférieure du boîtier confèrent à la structure une robustesse exceptionnelle.

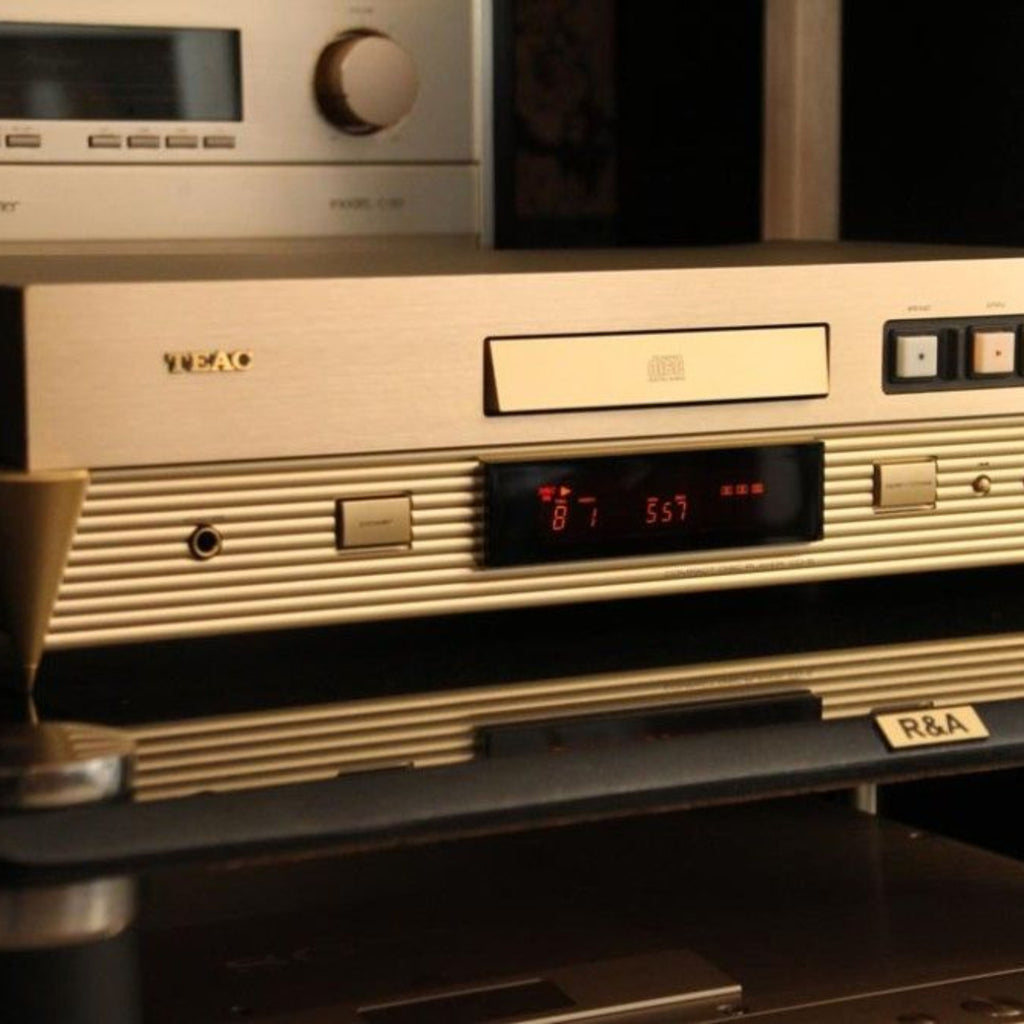

La façade, en aluminium massif de 5 mm d'épaisseur, est conçue avec un nombre réduit de touches.

La section de conversion numérique-analogique (CNA) utilise le convertisseur numérique-analogique Philips SAA7350 et dispose d'une configuration 4-DAC 1 bit, éliminant ainsi en principe la distorsion non linéaire et la distorsion de croisement.
Le filtre numérique utilise un suréchantillonnage 8x sur 20 bits.

Le positionnement central du mécanisme CD permet d'obtenir un centre de gravité bas et un bon équilibre des masses, améliorant ainsi la résistance aux vibrations.
Par ailleurs, le système d'asservissement (numérique) et le système audio (analogique) sont séparés par une pièce mécanique afin d'éviter les interférences entre les circuits gauche et droit.

Un servomoteur CN est intégré pour réduire l'impact des perturbations de courant qu'il génère sur le système analogique.
Dans ce circuit, la tension d'alimentation de l'actionneur est filtrée par un filtre passe-bas haute précision afin d'éliminer les composantes de bruit indésirables autres que le courant d'asservissement.

Il est équipé du mécanisme TFHS (Track Forcus Holding System) qui assure une lecture stable et sans sauts audio.
En cas de rayure ou de poussière sur le disque, les signaux d'erreur de suivi (haut/bas) et de mise au point (gauche/droite) sont lus avec précision, et le signal de la piste précédant immédiatement la rayure ou la poussière est conservé par la cellule. Après le passage de la zone rayée ou poussiéreuse, la lecture reprend immédiatement au point suivant de la même piste, évitant ainsi tout saut audio désagréable.

Il utilise des composants audio soigneusement sélectionnés, tels que des condensateurs électrolytiques et des transformateurs d'alimentation.
De plus, la résistance sur toute la surface est assurée par une cellule photoélectrique de précision, utilisée pour les appareils de mesure. Une variation de résistance inférieure à ± 1 % dans une plage de températures de 50 ppm/°C garantit un fonctionnement stable

Caractéristiques

Format du disque : CD

Convertisseur numérique : 20 bits, suréchantillonnage 8x

Mécanisme CD : KSS-210A

Réponse en fréquence : 1 Hz à 20 kHz

Plage dynamique : 98 dB

Rapport signal/bruit : 105 dB

Séparation des canaux : 104 dB

Distorsion harmonique totale : 0,002 %

Sortie ligne : 2,5 V

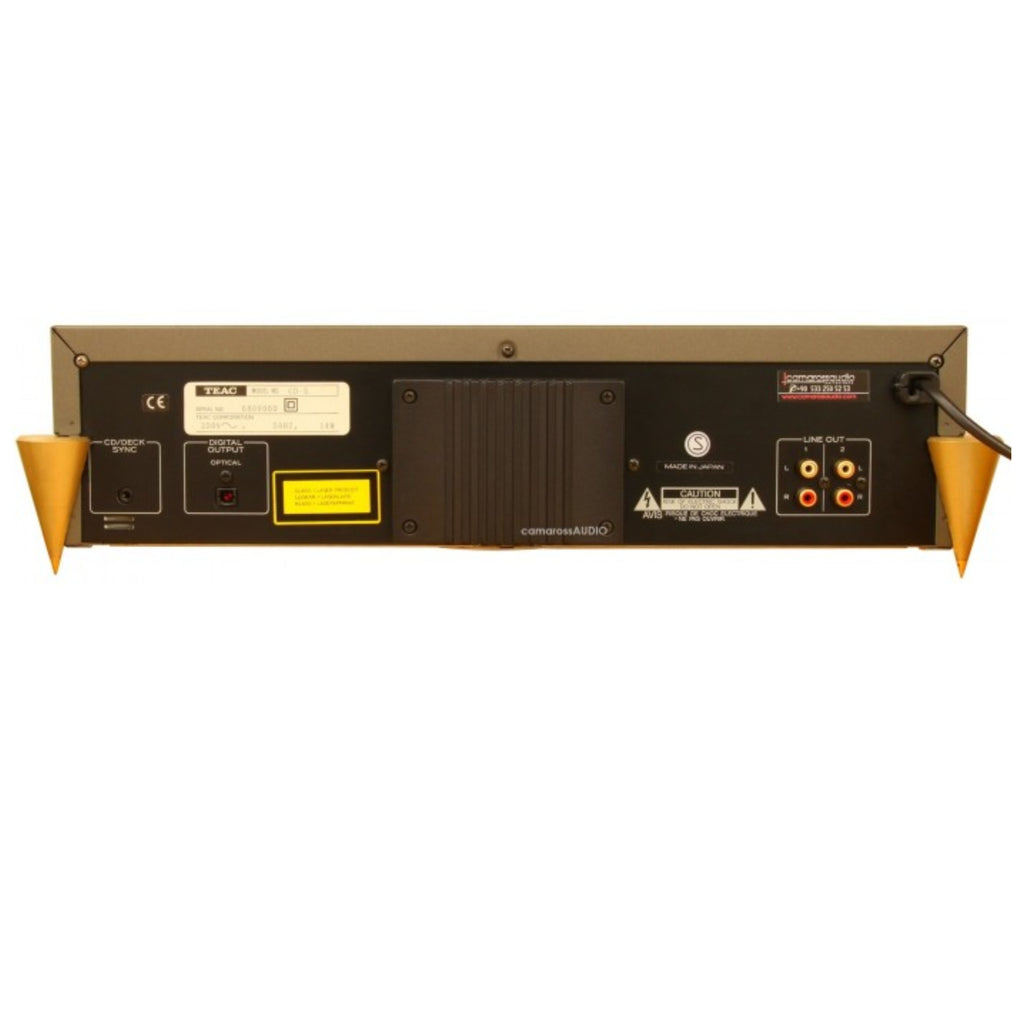

Connexions numériques : optiques

Dimensions : 481 x 123,5 x 295 mm

Poids : 7,2 kg
